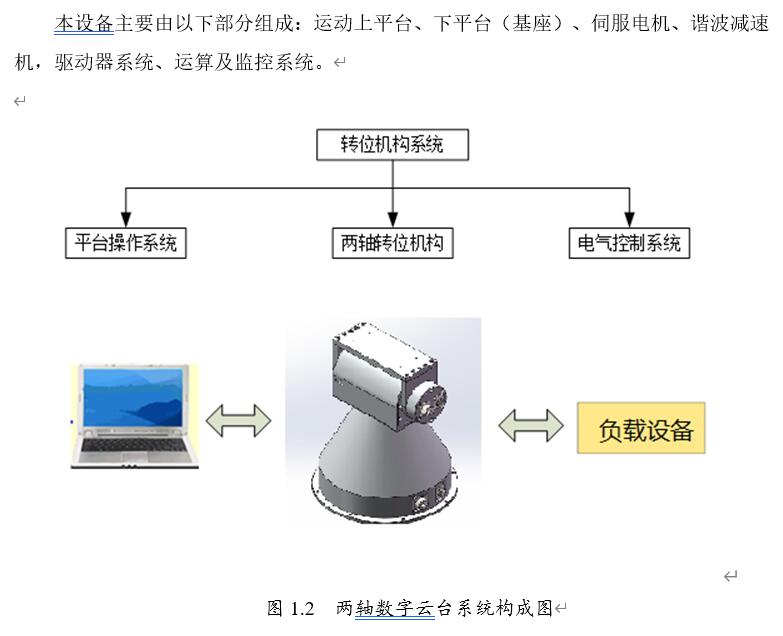

兩軸數字平臺垂直水平旋轉系統包括航向框架、一體化中空軸旋轉執行器（包括諧波減速機、帶編碼器伺服力矩電機、旋轉軸承、軸系端蓋等零部件組成），伺服電機驅動諧波減速機帶動平臺航向框架轉臺旋轉，通過光電編碼器測量（安裝位置和航向軸系相同）和反饋航向軸系位置和角度。
|
名稱 |
WIN02-007兩軸數字云臺平臺運動性能指標 |
||||
|
主要技術指標 |
（1）有效載荷：最大承重不小于20kg（承載方式：頂載） |
||||
|
（2）運動參數： |
|||||
|
姿態 |
角度 |
速度 |
定位精度 |
分辨率 |
|
|
垂直旋轉(α) |
-60～30°(可調) |
0.1～16°/s(可調) |
≤0.05° |
≤0.01° |
|
|
水平旋轉(γ) |
0～330°(可調) |
0.1～35°/s(可調) |
≤0.05° |
≤0.01° |
|
|
其他 技術 指標 |
（1）預置位（個）：32個（可調） |
||||
|
（2）垂直歸零功能：支持 |
|||||
|
（3）云臺狀態信息回傳：支持角度、碼值回傳 |
|||||
|
（4）通訊方式：RS-422 |
|||||
|
（5）波特率：115200；校驗位：無；數據位：8；停止位：1 |
|||||
|
（6）防雷：集成防浪涌保護電路 |
|||||
|
（7）防護等級：IP66 |
|||||
|
（8）傳動方式：具有自鎖功能 |
|||||
|
（9）輸入電壓：DC24V±5%，DC48V±5%（裝機總功率：0.7 KW） |
|||||
|
（10）額定功率：500W（裝機總功率：700W） |
|||||
|
（11）工作溫度：-30℃～60℃ |
|||||
|
（12）環境濕度：＜90%RH |
|||||
|
（13）外殼材料：特殊涂料工藝（樣機：鋁合金表面本色樣機氧化處理） |
|||||
|
（14）平臺總重：約26kg(不含負載) |
|||||
